Variadores de frecuencia: cuánto ahorran de verdad y en qué motores conviene ponerlos
Sabemos que un motor más eficiente (IE3) se paga solo cuando trabaja muchas horas. El variador de frecuencia —o VDF, también llamado convertidor o inversor— ataca el problema desde otro ángulo: en vez de mejorar el motor, ajusta la energía que le entregás a lo que el proceso realmente necesita en cada momento. Y ahí, en las aplicaciones correctas, el ahorro es mucho más grande que el salto de IE1 a IE3.
La clave es qué tipo de carga mueve el motor. El mismo variador que se paga en menos de un año en una bomba puede tardar seis en una cinta transportadora. Veámoslo con los precios reales de estos cuatro equipos.
Qué hace un variador (y por qué ahorra)
Un motor conectado directo a la red gira siempre a su velocidad nominal: full o nada. Si el proceso necesita menos —menos caudal de agua, menos aire, menos velocidad de línea— la forma tradicional de regular es estrangular con una válvula, un damper o un by-pass. Es como manejar con el acelerador a fondo y controlar la velocidad con el freno: el motor sigue consumiendo casi lo mismo y la energía sobrante se tira.
El variador cambia eso: regula la frecuencia que le llega al motor y con eso su velocidad. Si necesitás la mitad de caudal, el motor gira más despacio y consume acordemente. No hay energía tirada en una válvula.

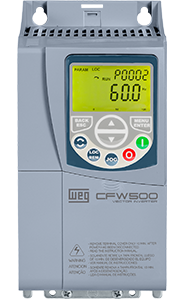

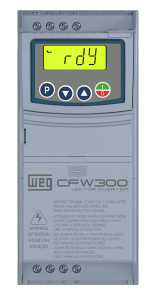

Los WEG CFW300 y CFW500 de este análisis traen control vectorial y escalar V/f, y en el caso del CFW500 una función dedicada de bombeo (Pump Genius) pensada justamente para maximizar el ahorro en sistemas de agua.
La física del ahorro: la ley de afinidad
Acá está el porqué de que el variador brille en bombas y ventiladores. En estas cargas —las de par variable— rige la llamada ley de afinidad: la potencia que consume el equipo varía con el cubo de la velocidad.
Potencia ∝ (velocidad)³
El efecto es contundente: si una bomba trabaja al 80% de su velocidad, no consume el 80% de la energía sino cerca del 50% (0,8³ ≈ 0,51). Bajar la velocidad un 20% recorta el consumo a la mitad. Por eso, en cualquier sistema donde el caudal o el aire varían a lo largo del día, el variador devuelve ahorros enormes.
En cambio, en cargas de par constante —cintas transportadoras, compresores de tornillo, mezcladoras— la ley del cubo no aplica: mover 1.000 kg por la cinta cuesta lo mismo despacio o rápido. Ahí el variador sigue aportando ventajas técnicas valiosas (las vemos más abajo), pero el ahorro de energía es marginal.
Los equipos analizados
Sobre los mismos cuatro motores del blog sobre motores, estos son los variadores WEG correspondientes y su precio:
La tarifa eléctrica que usamos en el cálculo
Todo ahorro se traduce a dinero multiplicando los kWh ahorrados por el precio de la energía. Ese precio no es único en Paraguay: depende de la categoría tarifaria de la ANDE. Para este análisis usamos la tarifa industrial en media tensión, categoría monómica del Pliego de Tarifas Nº 21 vigente de la ANDE, que es la que aplica a la mayoría de las industrias medianas y grandes:
- Tarifa ANDE: 308,37 Gs/kWh
- Equivalente en dólares (a 6.060 Gs/US$): ~0,051 US$/kWh
Conviene tener presente que esta es una tarifa muy baja para los estándares de la región —en buena parte de Sudamérica la energía industrial cuesta el doble o el triple. Y eso, para el variador, juega en contra: cuando cada kWh es barato, el dinero que ahorrás por kWh es menor, así que el equipo tarda un poco más en pagarse. Dicho de otro modo, los paybacks de este blog son conservadores justamente porque la energía paraguaya es barata; con la tarifa de un país vecino, todos los tiempos de recuperación serían aún más cortos.
Un punto adicional: la tarifa de la ANDE tiende a subir con el tiempo, no a bajar. Cada ajuste tarifario aumenta el ahorro anual del variador en la misma proporción y acorta el payback. Es decir, el retorno que calculamos es un piso, no un techo.
Si tu planta está en baja tensión o en otra categoría tarifaria, el precio por kWh cambia y con él el ahorro en guaraníes —pero no la conclusión de fondo, porque el porcentaje de energía ahorrada es el mismo; lo único que cambia es a cuántos guaraníes se valoriza cada kWh.
Caso A: bombas y ventiladores (par variable)
Este es el escenario donde el variador se luce. Para una bomba o ventilador que trabaja habitualmente con caudal variable —regulando según la demanda del proceso a lo largo del día— el ahorro promedio frente a la regulación tradicional por válvula ronda el 35% del consumo. Es un valor conservador y documentado para bombas centrífugas; en muchos sistemas reales es mayor.
Cómo llegamos a esos guaraníes, paso a paso
El ahorro en dinero sale de una cadena de cuatro pasos. Tomemos el motor de 100 HP en operación continua como ejemplo:
- Potencia absorbida: 75 kW útiles ÷ 0,958 (rendimiento IE3) = 77,8 kW que el motor toma de la red a plena carga.
- Consumo anual: 77,8 kW × 8.000 h = 714 kWh/año a plena carga.
- Energía ahorrada: 714 kWh × 35% = 217.950 kWh/año que el variador evita consumir.
- Ahorro en dinero: 950 kWh × 308,37 Gs = Gs 67.209.000/año. Y el payback = precio del variador ÷ ese ahorro = 24.300.000 ÷ 67.209.000 = 0,4 años.

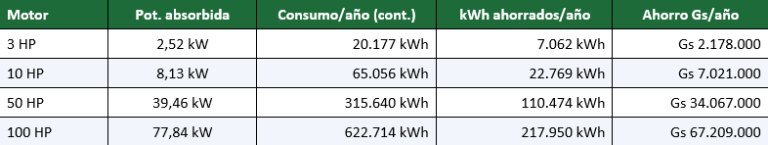

La tabla siguiente aplica esa misma cadena a cada motor y régimen. La columna de consumo es a plena carga; el ahorro es el 35% de esa energía valorizada a la tarifa ANDE:

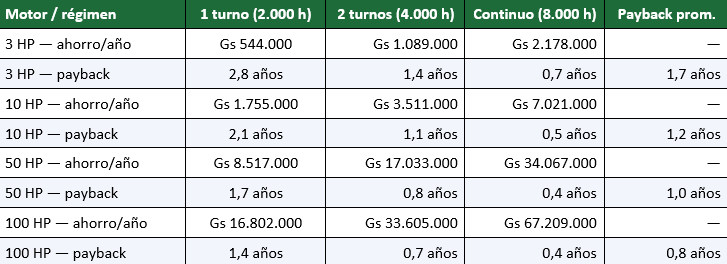

Con ese 35% de ahorro y la tarifa ANDE de 308,37 Gs/kWh, estos son los tiempos de recuperación del variador:
Los números hablan solos: en par variable el variador se paga en menos de tres años en el peor caso, y en menos de un año cuando el equipo trabaja muchas horas. Para una bomba grande en operación continua, el variador se paga en unos cuatro meses y después ahorra decenas de millones de guaraníes por año. Es de las inversiones de mejor retorno que existen en una planta.
Caso B: cintas y compresores (par constante)
Sin la ley del cubo a favor, el ahorro energético de poner un variador en una carga de par constante es mucho menor —del orden del 8%, proveniente de evitar sobredimensionamiento, mejorar el factor de potencia y apagar en vacío. Con la misma tarifa de 308,37 Gs/kWh, los paybacks se alargan:

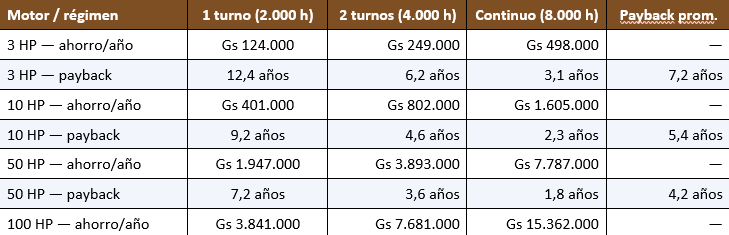

La cadena de cálculo es idéntica a la del Caso A, pero cambiando el 35% por 8%. Por ejemplo, el mismo motor de 100 HP continuo: 622.714 kWh × 8% = 49.817 kWh ahorrados × 308,37 Gs = Gs 15.362.000/año, y payback = 24.300.000 ÷ 15.362.000 = 1,6 años. La tabla resume el ahorro (8% del consumo) por motor en régimen continuo, y los paybacks para los tres regímenes:
En par constante el variador solo se justifica por energía cuando el motor trabaja muchas horas (continuo, y de preferencia potencias medianas o grandes). A un turno, el ahorro puro de energía casi nunca paga el equipo. Pero —y esto es importante— en estas cargas el variador rara vez se compra por el ahorro: se compra por las ventajas técnicas.
Las ventajas técnicas (valen en toda aplicación)
Hasta acá hablamos de energía, porque es lo que se mide en guaraníes. Pero reducir el análisis del variador al ahorro eléctrico deja afuera la mitad de su valor. En la práctica, buena parte de los variadores de una planta se compran por lo que sigue —beneficios que no aparecen en el cálculo de payback pero que evitan roturas, paradas y reprocesos, y que aplican por igual a par variable y a par constante. Para las cargas de par constante (cintas, compresores), donde el ahorro energético es magro, estas ventajas suelen ser directamente la razón de compra.
Arranque suave: el fin del golpe de cada arranque
Un motor arrancado directo a la red tira entre 6 y 8 veces su corriente nominal durante el arranque, y descarga un tirón mecánico brusco sobre toda la transmisión. Ese pico se repite en cada encendido y es una de las principales causas de desgaste prematuro. El variador acelera el motor de forma gradual y controlada, desde cero hasta la velocidad de trabajo, sin picos de corriente ni sacudones.
El efecto se nota en toda la cadena mecánica: correas que duran más, acoples y cadenas que no se castigan, engranajes y rodamientos con menos fatiga, ejes que no sufren torsión de golpe. En equipos con gran inercia —ventiladores grandes, centrífugas— el arranque directo es especialmente violento; el variador lo vuelve suave y repetible. Menos roturas mecánicas significa menos paradas no planificadas y menos repuestos.
Fin del golpe de ariete en sistemas de agua
En bombeo, arrancar o parar una bomba de golpe genera un golpe de ariete: una onda de presión brusca que recorre la cañería y que, repetida en el tiempo, revienta juntas, afloja bridas, rompe sellos mecánicos y hasta fisura tuberías. Con variador, la bomba arranca y frena en rampa, la presión sube y baja suavemente, y el golpe de ariete desaparece. En instalaciones de agua largas o con accesorios delicados, este solo beneficio ya justifica el equipo, independientemente del ahorro energético.
Control de proceso preciso y estable
Sin variador, regular un proceso obliga a soluciones toscas: estrangular una válvula, abrir un by-pass, prender y apagar el motor. Con variador fijás exactamente el caudal, la presión, el nivel o la velocidad de línea que necesitás, y el equipo los mantiene estables aunque cambien las condiciones. Esto se traduce en mejor calidad y uniformidad de producto, menos desperdicio, menos retrabajo y menos intervención manual del operador. En muchos procesos —dosificación, presión constante de red, velocidad de una línea de envasado— esa precisión es un requisito de calidad, no un lujo.

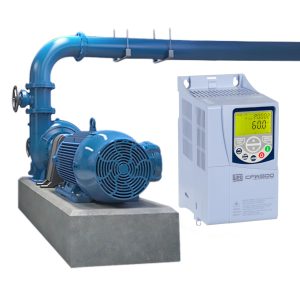

El CFW500 además incorpora funciones inteligentes como el Pump Genius para sistemas de bombeo (control de presión/caudal y gestión de varias bombas en cascada) y un PLC interno programable, que permite implementar la lógica de la aplicación sin comprar un controlador aparte.
Menor pico de demanda en la factura
La factura industrial de la ANDE no cobra solo la energía consumida (kWh): también pesa la potencia máxima demandada. Los picos de arranque de motores directos inflan esa demanda registrada. Al eliminar el pico de arranque y permitir operar a la potencia justa, el variador ayuda a bajar la demanda máxima contratada, lo que puede reducir el componente de potencia de la factura.
Protección electrónica que cuida el motor
El variador es, además, un protector electrónico completo del motor. Vigila en tiempo real la corriente, la tensión y la temperatura, y actúa ante sobrecarga, falta de fase, sobretensión, subtensión, cortocircuito y sobrecalentamiento. Muchos motores se queman justamente por estas causas —una fase que se cae, una sobrecarga sostenida— y el variador las detecta y corta antes de que el bobinado se dañe. Menos motores quemados es menos rebobinados (el tema de la Parte 3) y menos motores fuera de servicio en el peor momento.
Menos equipos, menos tablero, menos mantenimiento
Un variador reemplaza a varios componentes a la vez: arrancadores estrella-triángulo, arrancadores suaves, y en buena medida las válvulas y dampers de control. Menos piezas electromecánicas que se desgastan y se mantienen, tableros más simples, y —en el CFW500— la posibilidad de prescindir de un PLC externo gracias a su lógica interna. Menos componentes es menos superficie de falla y menos mantenimiento a lo largo de la vida de la instalación.
Flexibilidad para el futuro
Una vez instalado el variador, cambiar el punto de operación del proceso es cuestión de reprogramar un parámetro, no de cambiar poleas, recortar impulsores o reemplazar el motor. Si mañana la línea tiene que ir más rápido, o la bomba tiene que dar más presión, el ajuste es inmediato. Esa flexibilidad protege la inversión frente a cambios de producto o de proceso que hoy no podés prever.
A tener en cuenta
Para que el análisis sea creíble, conviene decir lo que el variador no es:
- No ahorra si el motor ya trabaja siempre a plena carga. Si una bomba está el 100% del tiempo al máximo caudal, no hay velocidad que reducir y el variador solo agrega sus pérdidas (2-3%). El ahorro nace de la variación; sin variación, no hay negocio energético.
- Requiere instalación y ambiente adecuados. El precio de arriba es el del equipo. Hay que sumar instalación, y en motores lejos del variador o ambientes exigentes puede necesitar filtros o cable apantallado.
El variador de frecuencia es una de las mejores inversiones de una planta, siempre que se ponga donde corresponde:
- En bombas y ventiladores con caudal variable (par variable): decisión inmediata. Se paga en meses a pocos años y el ahorro es enorme. Acá casi no hay que pensarlo.
- En cintas y compresores (par constante): la justificación es técnica —arranque suave, control, protección— más que energética. El ahorro solo paga el equipo si trabaja muchas horas.
La regla de bolsillo: ¿el proceso necesita a veces menos caudal, aire o velocidad? Entonces el variador es de las mejores decisiones que podés tomar. Combinado con el motor IE3, el ahorro se suma: motor eficiente que además solo consume lo que el proceso pide en cada momento.
Elegir bien el variador —el modelo, el tamaño, los parámetros y la lógica de control— es lo que separa un proyecto que rinde de uno que decepciona. Por eso conviene apoyarse en especialistas: en Record Electric el departamento de accionamiento y automatización se dedica exactamente a eso, desde el dimensionamiento hasta la puesta en marcha.
